Brannhydrantsystemer: Designstandarder og beste praksis for installasjon
Legg igjen en beskjed
Forstå grunnleggende brannhydrantsystem
Definisjon og primærfunksjon
Et brannhydrantsystem er et nettverk av underjordiske vannrør koblet til-overjordiske eller underjordiske hydrantuttak, som gir brannmenn umiddelbar tilgang til-høyvolum,-høytrykksvannforsyninger. Systemeffektivitet avhenger av tre kritiske parametere: tilstrekkelig vannforsyning, tilstrekkelig trykk og tilgjengelighet.
Oversikt over systemkomponenter
Underjordisk vannledning
Ryggraden i systemet, typisk konstruert av duktilt jern eller HDPE, dimensjonert for å levere nødvendige strømningshastigheter samtidig som tilstrekkelig resttrykk opprettholdes.
Hydrantsammenstillinger
Består av sylinderen, hovedventilen, driftsmutteren, utløpsforbindelsene og hetten. Utløpsstørrelser varierer vanligvis fra 65 mm til 100 mm.
Isolasjonsventiler
Gjør det mulig å stenge deler av systemet for vedlikehold uten å forstyrre hele vanntilførselen.

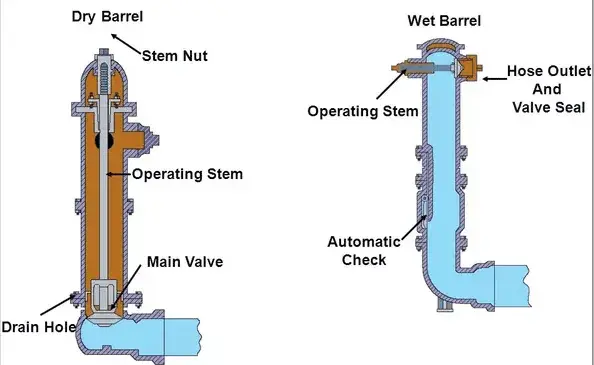

Typer brannhydranter og deres bruksområder

Wet Barrel Hydrants
Overveiende i klima uten fryserisiko. Vann forblir i tønnen til enhver tid, med hvert utløp individuelt kontrollert.Fordeler: øyeblikkelig drift, forenklet vedlikehold, enkel flytovervåking. Ideell for tempererte og tropiske klimaer.
Tørre fathydranter
Nødvendig for kaldt klima. Hovedventilen er plassert under frostlinjen, med en dreneringsport som automatisk åpner når den er lukket for å hindre frostskader.Kritiske hensyn: frostdybde, drenering og tilbakefyllingsmateriale.
Søylehydranter
Vertikal over-design som er mye brukt i europeiske, asiatiske og Midtøsten-markeder. Robust konstruksjon for høytrykksapplikasjoner, produsert i henhold til EN 14339 og BS 750 standarder.
Underjordiske hydranter
Skjult installasjon med kun overflateboksen synlig.Fordeler: redusert obstruksjon, hærverksmotstand, estetisk integrasjon. Krev regelmessig inspeksjon av overflatebokser.
Internasjonale designstandarder
NFPA-standarder
NFPA 24: Nettdesign av privat brannvesen, rørmaterialer, hydrantavstand, ventilinstallasjon og testkrav.
NFPA 291: Prosedyrer for brannstrømtesting og hydrantmerkesystemer.
Europeiske standarder
EN 14339: Krav til underjordiske og søylebrannhydranter, inkludert dimensjoner, ytelseskriterier og materialspesifikasjoner.
EN 1074: Ventiler for vannforsyningssystemer, som dekker designkrav og kvalitetssikring.
britiske standarder
BS 750: Spesifikasjoner for brannhydranter og overflatebokser, inkludert uttakskonfigurasjoner og krav til-lastbæring.
Hydraulisk design og systemdimensjonering
Vannbehovsberegninger
Krav til brannstrøm bestemmes av empiriske formler, tekniske analyser eller -kodebestemmende krav. Krav til varighet: 1–2 timer for lysfare, 2–3 timer for vanlig fare, 3–4+ timer for ekstra fare.
Hydraulisk analyse
Nettverksmodellering tar hensyn til rørfriksjonstap, mindre tap, høydeendringer og flere hydrantstrømmer.Krav til resttrykk: minimum 1,0–1,5 bar ved den fjerneste hydranten.
Rørdimensjonering og materialvalg
Duktilt jern: Høy styrke, standard for kommunale systemer
Stål: Høytrykks-evne for industrielle applikasjoner
HDPE: Korrosjonsbestandighet, stadig mer populært for nye installasjoner
Beste praksis for installasjon
Forberedelse av nettstedet
Grøftespesifikasjoner: minimum 750–1 000 mm deksel, riktig sengetøy
Jordvurdering: etsende jord kan kreve forbedret beskyttelse
Rørinstallasjon
Leddtyper: trykk-på, mekaniske, flensede og fastholdte skjøter
Innretting og karakter: rett justering, minimum 1:500 helling, luftutløserventiler på høye punkter
Installasjon av hydrant
Posisjonering: 150–300 mm fra kantstein, utløpsflater vinkelrett på gaten
Tilkobling til strømnettet: tappehylse og ventil, riktig dimensjonert stigerør, trykkblokkering
Tilbakefylling og restaurering
Komprimert, granulært sengetøy,-håndplassert materiale rundt skjøter, lag-for-lagskomprimering og overflaterestaurering som samsvarer med før-konstruksjonsforholdene.
Testing og igangkjøring
Hydrostatisk testing
Testtrykk ved 1,5 ganger arbeidstrykk i minimum 2 timer. Akseptkriterier: trykktap innenfor angitte grenser, ingen synlig lekkasje.
Strømningstesting
Pitotrørmålinger av utløpsstrømningshastighet, resttrykkmåling ved flytende og ikke{0}}strømmende hydranter. Dokumenter strømningshastigheter, resttrykk og sammenligning med designkrav.
Systemaksept
Fullstendig dokumentasjon inkludert-bygde tegninger, testrapporter, materialsertifiseringer og bruks- og vedlikeholdsmanualer.
Vedlikehold og inspeksjon
Rutinemessig inspeksjon
Visuell inspeksjon: fysisk tilstand, tilgjengelighet, identifikasjonsmerker
Driftsinspeksjon: ventildrift, dreneringsfunksjon, hettesikring
Årlig strømningstesting
Verifiser strømningshastigheter, overvåk gjenværende trykk og sammenlign med baselinedata for å identifisere nedbrytningstrender.
Forebyggende vedlikehold
Smøring av driftskomponenter, oppretting- av beskyttende belegg og planlagt utskifting av pakninger.
Konklusjon
Brannhydrantsystemer krever nøye design, kvalitetsinstallasjon og grundig vedlikehold for å sikre pålitelig ytelse. Valg av passende hydranttyper, overholdelse av anerkjente standarder og omfattende vedlikeholdsprogrammer bestemmer til sammen systemets effektivitet.
