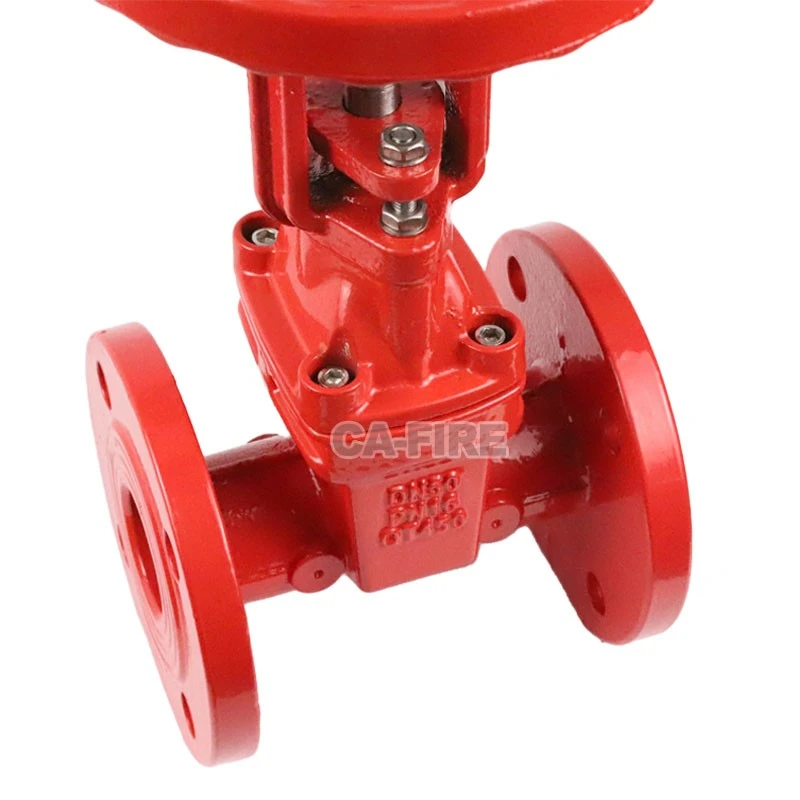

Duktilt jernportventil stigende stamme

The Ductile Iron Gate Valve Rising Stem er en tredje-generasjons myk-forseglet brann-spesifikk ventil av duktilt jern, laget av QT450-12 høy-seighets-seighet (grafittsfæroidiseringshastighet større enn eller lik 90 %). Den integrerer "3D-flytkanaloptimalisering + adaptiv myk-forsegling"-teknologi, og bryter gjennom smertepunktene til tradisjonelle portventiler som "rask forseglingsfeil og svak vannslagmotstand". Den er egnet for urbane underjordiske brannvannsnettverk, superhøye-bygningsbrannsystemer, eksplosjonssikker brannbeskyttelse i kjemiske parker og andre scenarier. Med et nominelt trykk på 16 bar og et bredt temperaturområde tilpasningsevne på -30 grader ~+90 grader, kan den dekke nødssituasjoner ved brann i ekstreme miljøer.

Sende bookingforespørsel Chat nå

Beskrivelse

Ca-Fire Protection Co.,Ltd er en av de mest troverdige produsentene og leverandørene av stigende ventilspindel i seigjern i Kina. Velkommen til engros skreddersydde brannutstyrsprodukter til konkurransedyktig pris fra vår fabrikk. Kontakt oss for flere billige produkter.

Produktbeskrivelse

CA-FIRE Støtende stengel for duktilt jernportventil

Ytelsesdimensjon	DN50	DN100	DN200	DN300
Kroppsmateriale	Duktilt jern QT450-12	Duktilt jern QT450-12	Duktilt jern QT450-12	Duktilt jern QT450-12
Stammateriale	2Cr13 rustfritt stål (forkromet-belagt)	2Cr13 rustfritt stål (forkromet-belagt)	3Cr13 rustfritt stål (nitrert)	3Cr13 rustfritt stål (nitrert)
Tetningsstruktur	Tre-lags NBR-komposittforsegling	Tre-lags NBR-komposittforsegling	Fire-lags FKM-temperatur-bestandig forsegling	Fire-lags FKM-temperatur-bestandig forsegling
Nominelt trykk (PN)	PN16 (1,6 MPa)	PN16 (1,6 MPa)	PN16 (1,6 MPa)	PN16 (1,6 MPa)
Sprengtrykk	Større enn eller lik 48MPa	Større enn eller lik 48MPa	Større enn eller lik 48MPa	Større enn eller lik 48MPa
Driftsmoment (fullt trykk)	Mindre enn eller lik 80N·m	Mindre enn eller lik 120N·m	Mindre enn eller lik 200N·m	Mindre enn eller lik 300N·m
Strømningskoeffisient (kv)	50	160	630	1250
Tilkobling Standard	GB/T 9113 (kompatibel med ANSI Class150)	GB/T 9113 (kompatibel med ANSI Class150)	GB/T 9113 (kompatibel med ANSI Class150)	GB/T 9113 (kompatibel med ANSI Class150)

Strukturell innovasjon og materialgjennombrudd

1 revolusjon innen duktilt jernteknologi

Adoptererisotermisk quenching + grafitt sfæroidisering dobbel prosess, har matrisen til den duktile jernportventilens stigestamme et perlittinnhold som er større enn eller lik 95 %, strekkstyrken økes til 500 MPa, og slagfastheten (-20 grader) når 12J/cm², så det er ingen risiko for sprekker i vannslagerhuset under brann. Overflaten bruker "sink-aluminiumbelegg + epoksypulver" dobbelt anti-korrosjon, og saltspraytestens levetid overstiger 8000 timer, og den kan graves direkte ned i 15 år uten rust.

2 Oppgradering av forseglingssystem

Adaptiv forseglingsdesign: Gummitetningsoverflaten til ductile Iron Gate Valve Rising Stem-skiven har en "kilekompensasjonsstruktur", som automatisk kan kompensere for maskineringsfeil på ventilhuset og langtids-slitasje. Det tetningsspesifikke trykket holdes alltid i området 0,8-1,2 MPa;

Multi-medium kompatibilitet: NBR-forsegling er egnet for konvensjonelt brannvann, og FKM-forsegling er kompatibel med spesielle medier som skumslokkemiddel og sjøvann (som offshore plattform brannbeskyttelse).

3 Intelligent drift og vedlikeholdsdesign

Ventilhuset reserverer entrykksensorgrensesnitt (M20×1,5), som kan kobles til brannen Internet of Things-systemet for å overvåke trykket bak ventilen i sanntid; håndhjulet er utstyrt med endreiemomenttilbakemeldingsskive, slik at operatøren intuitivt kan bedømme åpnings- og lukkestatusen og tetningsytelsen til ventilen.

Scenario-Basert applikasjons- og samsvarsmatrise

1 Typisk scenariotilpasning

Superhøy-brannstige: DN100-spesifikasjonen er egnet for bygninger over 100 meter. Trykket på 16 bar kan møte kravet til statisk trykk på 0,1 MPa til toppbrannhydranten, og vibrasjonsmotstanden til det duktile jernmaterialet kan motstå lavfrekvente vibrasjoner i heissjakten;

Chemical Park Explosion-Sikkert område: DN200-spesifikasjonen bruker FKM-forsegling og kan transportere skumblanding (forhold 3 %-6 %). Ventilhusets elektrostatiske jordingsdesign (motstand mindre enn eller lik 10Ω) samsvarer med GB 50058 eksplosjonssikker spesifikasjon;

Kysthavnens brannvern: DN300-spesifikasjonen har blitt spesialbehandlet for marin saltspray og kan installeres direkte i dokkebrannpumpestasjonen, med en korrosjonsbestandighet for sjøvann på over eller lik 10 år.

2 Internasjonale samsvarssertifiseringer

Innenriks: GB 5135.6-2019 "Automatic Sprinkler System - Part 6: General Valves", CCCF Fire Product Certification;

Internasjonalt: UL 262 (US Fire Valve Certification), FM 1180 (Fire Equipment Performance Certification), CE (EN 10226-2 Ductile Iron Material Certification).

Våre fordeler

Pålitelig ytelse:Laget av høy-kvalitetsmaterialer som karbonstål eller rustfritt stål, noe som sikrer lang-holdbarhet og korrosjonsbestandighet under høye-trykksforhold.

Fjern posisjonsindikasjon:Den stigende spindeldesignen gir en synlig indikasjon på ventilens åpen eller lukkede status, og reduserer driftsfeil.

Mulighet for ekstern overvåking:Integrert signalenhet tillater sann-statusoverføring til kontrollpaneler eller automasjonssystemer, noe som øker sikkerheten og driftseffektiviteten.

Allsidige bruksområder:Egnet for brannbeskyttelse, vannforsyning, HVAC og industrielle rørsystemer.

Enkelt vedlikehold og installasjon:Flensforbindelser forenkler installasjon og vedlikehold, og minimerer nedetid.

Sikkerhet og samsvar:Designet for å møte internasjonale standarder og regulatoriske krav, og sikrer sikker og kompatibel drift.

FAQ

Spørsmål: Hva er formålet med signalenheten på ventilen?
A:Signalenheten overfører ventilens åpen eller lukkede status til et fjernkontrollpanel eller et automasjonssystem, noe som tillater sann-tidsovervåking og forbedrer sikkerheten.

Spørsmål: Hvorfor brukes en stigende stamme i denne portventilen?
A:Den stigende stammen gir en klar visuell indikasjon på ventilposisjonen, noe som gjør det enkelt for operatører å vite om ventilen er åpen eller lukket.

Spørsmål: Hvilke materialer brukes til denne ventilen?
A:Ventilhuset er vanligvis laget av karbonstål, rustfritt stål eller duktilt jern, mens de interne komponentene er designet for holdbarhet og korrosjonsbestandighet.

Spørsmål: Kan denne ventilen brukes i brannsikringssystemer?
A:Ja, den er egnet for brannbeskyttelse, vannforsyning, HVAC og andre industrielle rørsystemer der pålitelig strømningskontroll og overvåking er avgjørende.

Spørsmål: Hvordan bør jeg vedlikeholde denne ventilen?
A:Inspiser regelmessig den stigende stammen og signalanordningen for jevn drift, smør bevegelige deler som anbefalt, og kontroller de elektriske koblingene til signalanordningen.
